鑄鐵鑲銅閘門主要結構及工作原理

關注次數：發布時間：2023-10-06

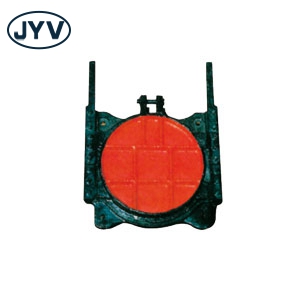

鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。

主要結構

（1）門框由優質鑄鐵材料澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。

（2）門體為整體鑄造的方形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間。門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。吊耳的受力點靠近門體中心線，吊耳的銷軸孔用鏜床加工。為減少門體上下運行時的摩擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。

（3）門體、門框按最大工作水頭設計，其抗拉、抗壓、抗剪強度的安全系數為5，傳動絲桿的導向支撐間距與絲桿半徑之比（柔度）不大于200。

（4）門體、門框在厚度上留出2mm的腐蝕裕度，門體與門框導向槽間隙小于1.6mm

（5）導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。

（6）楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。

（7）密封面：閘門的密封由側向與底部、頂部四面組成，四周密封采用門框圓形銅合金密封條緊密貼合門板的結構形式，利用門體關閉時與之接觸達到密封效果，在結構設計上保證整體密封良好。密封條采用銅合金經精密加工，密封條便于安裝和更換。門板和門框的密封面采用軋制或擠壓的銅合金條制成并經精密加工牢固地安裝在經加工的門框及門板的槽中（密封座分別鑲在經機加工的閘框和閘板上，用與密封座相同材料制作的沉頭螺釘緊固，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保證在門框與門板的使用期間保持原位、不變形、不松動。門框和門板上經加工的凹槽在安裝密封條之前涂一層防水粘接劑，以保證水密性。密封工作表面無劃痕、裂紋和氣孔等缺陷。閘門設置有可以調節的楔緊裝置和強制密封裝置，保證閘門關閉時，閘板與閘框的密封面緊密接觸，閘框密封座與閘板密封座間隙小于0.1mm，閘板與閘框導向槽間隙小于1.6mm。密封座采用銅合金精密加工。

工作原理

閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。
